MECANISMES
Una màquina és un conjunt d'elements que interactuen entre ells i que és capaç de realitzar un treball o aplicar una força.
Els mecanismes són cadascun dels elements que constitueixen les màquines.
Una palanca és una màquina simple capaç de multiplicar la força, és a dir que amb ella podem aixecar molt de pes sense excercir tanta força.
Llei de la palanca:
F*Bf=R*Br
Hi ha tres tipus de palanques:
Una politja és una roda amb una ranuraa la vora per on s'introdueix una corda o corretja.
Un polispast és un conjunt de politjes.
Un torn és un cilindre amb una manovella que el fa girar, ens permet aixecar pes amb menys esforç.

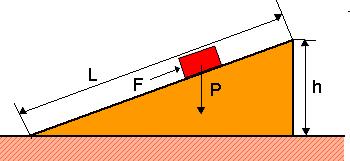

Un pla inclinat és una rampa que ens serveix per elevar pes sense fer massa força. Com menys inclinat sigui menys força haurem de fer però més tardarem en aixecar la força.
Els mecanismes de transmissió permeten transferir el moviment des d'una peçad'una màquina a una altra.
Hi ha tres tipus:
Transmisió per engranatjes:
Perque dues rodes dentades engranin entre elles, la mida de les dents ha de ser igual.
La velocitat en que giren els engranatges s'express amb la velocitat angular i es mesura amb revolucions per minut.
Per calcular-ho:
Z1*W1=Z2*W2
Transmissió per corretja:
El mecansime està format per una corretja que condueix el moviment d'una politja a una altra. La politja més petita serà sempre la que més ràpid giri.
Per calcular la velocitat en que giren:
D1*W1=D2*W2
Transmissió per cadena i rodes:
Aquest mecanisme està format per rodes dentades i una cadena.
Per calcular la velocitat en aquest cas:
Z1*W1=Z2*W2

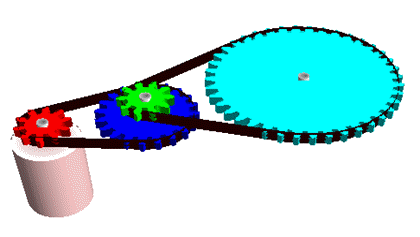

Els trens de mecanismes són la unió de diversos mecanismes simples, n'hi ha de tres tipus:
Per augmentar la velocitat d'un mecanisme, utilitzem diversos engranatges o politjes acoblats, passant de l'engranatge més gros al més petit. L'element que gira més ràpid exerceix menys força que el que gira més a poc a poc, que exerceix més.
Per unir un sistema de politjes a un d'engranatges cal que una politja i un engranatge estiguin en el mateix eix, i girin a la mateixa velocitat, que siguin solidaris.

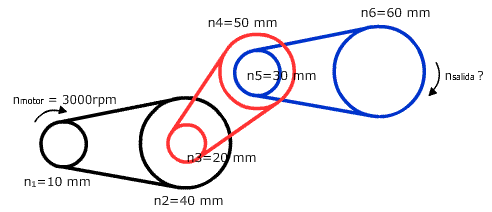

Per reduir la velocitat d'un motor podem unir diverses politjes amb una corretja. En aquest sistema l'energia transmesa a cada element és la mateixa, en reduir la velocitat augmenta la força.
Quan estransmet un moviment, també es transmet l'energia, aquesta es pot utilitzar per elevar una càrrega o moure un altre mecanisme.
La relació de transmisió és el quocient de les velocitat angulars dels dos elements que es mouen. Es representa amb "r" i per calcular-la:
r=Wconduida/Wmotriu
